Cấu tạo và nguyên lý hoạt động của bình nóng lạnh

Cấu tạo bình nóng lạnh bao gồm nhiều bộ phận đảm nhiệm các vai trò khác nhau như gia nhiệt, chứa nước, giữ nhiệt và bảo vệ an toàn trong quá trình sử dụng. Tùy theo thiết kế trực tiếp hoặc gián tiếp, mỗi loại bình sẽ có sự khác biệt về linh kiện và nguyên lý vận hành. Hiểu rõ cấu tạo giúp người dùng lựa chọn thiết bị phù hợp, sử dụng đúng cách và dễ nhận biết các bộ phận cần kiểm tra khi bảo dưỡng.

Lưu ý: Nội dung đề cập trong bài viết được tổng hợp dựa trên thông tin chung của thị trường, không đại diện cho duy nhất các sản phẩm và dịch vụ của Tân Á Đại Thành.

Tóm tắt nội dung bài viết:

• Bình nóng lạnh trực tiếp và gián tiếp có cấu tạo khác nhau do cơ chế làm nóng nước không giống nhau.
• Các bộ phận như thanh đốt, ruột bình, thanh Magie, bộ ổn nhiệt, ELCB và van an toàn giữ vai trò quan trọng trong khả năng làm nóng, duy trì độ bền và đảm bảo an toàn của thiết bị.
• Nắm được những lưu ý khi sử dụng, bảo dưỡng và kiểm tra các bộ phận quan trọng nhằm duy trì hiệu quả hoạt động của bình nóng lạnh.

1. Cấu tạo bình nóng lạnh trực tiếp

Bình nóng lạnh trực tiếp không sử dụng bình chứa dung tích lớn mà làm nóng nước khi nước chảy qua thiết bị. Cấu tạo thường gồm: bộ phận gia nhiệt, cảm biến, bộ điều khiển và các thiết bị bảo vệ nhằm đảm bảo nước được làm nóng nhanh nhưng vẫn an toàn khi sử dụng.

1.1. Bộ phận gia nhiệt

Bộ phận gia nhiệt chuyển điện năng thành nhiệt năng để làm nóng dòng nước đi qua máy. Do cần tạo nước nóng trong thời gian ngắn, bình trực tiếp thường sử dụng công suất khoảng 3500W – 4500W. Thiết bị phù hợp với người dùng có nhu cầu sử dụng nước nóng ngay tại một vị trí như phòng tắm và không cần lưu trữ lượng nước nóng lớn.

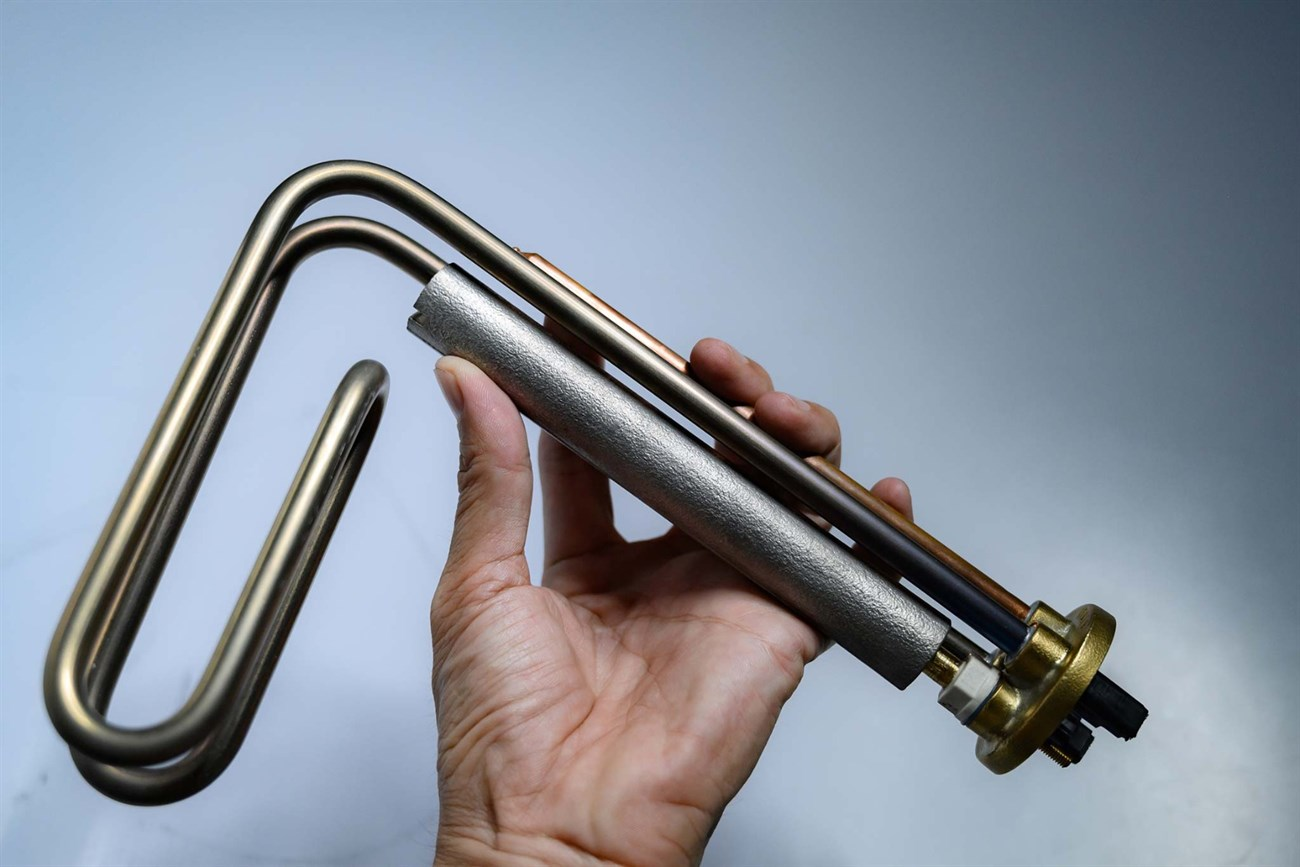

Bộ phận gia nhiệt chuyển đổi điện năng thành nhiệt năng để làm nóng dòng nước đi qua thiết bị (Nguồn: Internet)

>>> Khách hàng có thể tham khảo các mẫu bình nước nóng trực tiếp Rossi  tại Tân Á Đại Thành để lựa chọn sản phẩm phù hợp với nhu cầu sử dụng.

1.2. Cảm biến dòng nước và nhiệt độ

Cảm biến dòng nước có nhiệm vụ nhận biết trạng thái nước đi qua thiết bị, trong khi cảm biến nhiệt độ hỗ trợ theo dõi mức nhiệt của nước đầu ra. Các bộ phận này giúp bình điều chỉnh quá trình gia nhiệt phù hợp với điều kiện sử dụng, hạn chế tình trạng thiết bị hoạt động khi không có nước hoặc nhiệt độ vượt quá mức cài đặt.

Cảm biến giúp bình nóng lạnh kiểm soát dòng chảy và duy trì nhiệt độ nước phù hợp

1.3. Bộ điều chỉnh nhiệt

Bộ điều chỉnh nhiệt cho phép người dùng thay đổi mức nhiệt theo nhu cầu sử dụng. Bộ phận này kết hợp với cảm biến để duy trì nhiệt độ nước ổn định hơn, giúp người dùng dễ kiểm soát cảm giác thoải mái khi sử dụng.

Bộ điều chỉnh nhiệt hỗ trợ kiểm soát mức nhiệt theo nhu cầu sử dụng của người dùng

1.4. Hệ thống an toàn và kiểm soát

Bình nóng lạnh trực tiếp thường được trang bị các bộ phận bảo vệ như ELCB chống giật, bộ kiểm soát nhiệt và cảm biến an toàn. Các thiết bị này hỗ trợ ngắt điện hoặc điều chỉnh hoạt động khi phát hiện điều kiện bất thường, góp phần giảm nguy cơ mất an toàn do sự cố về điện hoặc nhiệt độ trong quá trình sử dụng.

>>> Khách hàng có thể tham khảo các mẫu bình nước nóng trực tiếp Rossi  tại Tân Á Đại Thành để lựa chọn sản phẩm phù hợp với nhu cầu sử dụng.

1.5. Vỏ máy và phụ kiện ngoài

Vỏ máy có nhiệm vụ bảo vệ các linh kiện bên trong khỏi tác động từ môi trường như nước, bụi bẩn hoặc va đập. Ngoài ra, các phụ kiện đi kèm như vòi sen, dây dẫn nước và bộ điều khiển giúp người dùng thao tác thuận tiện hơn trong quá trình sử dụng.

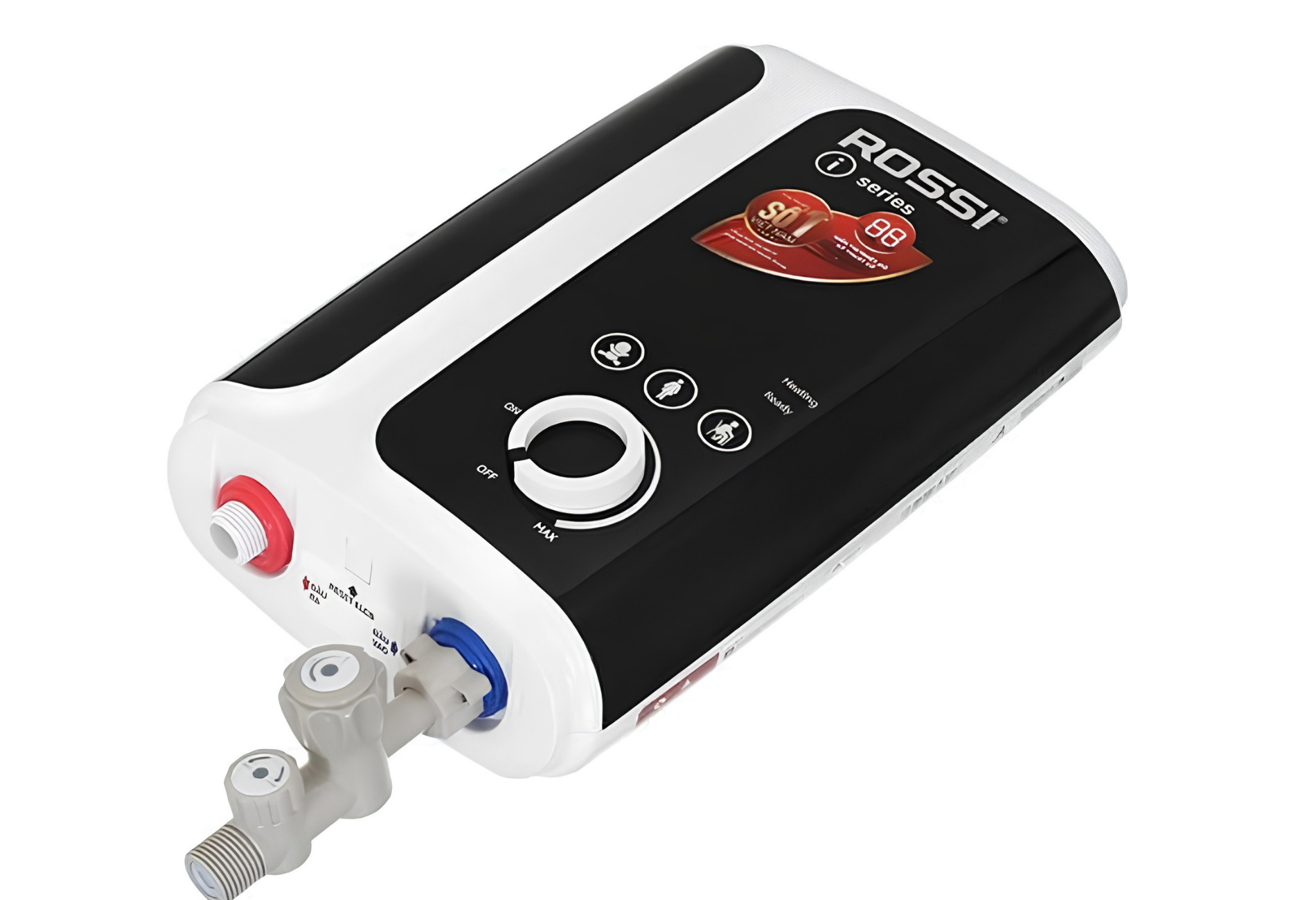

Vỏ máy và phụ kiện bên ngoài giúp bảo vệ thiết bị và hỗ trợ thao tác sử dụng thuận tiện

2. Cấu tạo bình nóng lạnh gián tiếp

Bình nóng lạnh gián tiếp là loại thiết bị sử dụng bình chứa để gia nhiệt và lưu trữ nước nóng trước khi sử dụng. Do có khả năng dự trữ nước, cấu tạo của bình gián tiếp gồm nhiều bộ phận hơn như ruột bình, lớp cách nhiệt, thanh đốt, thanh Magie và hệ thống bảo vệ an toàn.

>>> Tân Á Đại Thành hiện cung cấp nhiều dòng bình nước nóng như Rossi Blanc, Rossi Amore, Rossi Saphir, Rossi Rovigo và Rossi Touch với đa dạng dung tích, kiểu dáng cùng các công nghệ hỗ trợ an toàn, tiết kiệm điện. Khách hàng có thể tham khảo sản phẩm tại shop.tanadaithanh.vn.

2.1. Vỏ bình

Vỏ bình là lớp bao bên ngoài, có nhiệm vụ bảo vệ các bộ phận bên trong khỏi va đập, bụi bẩn và tác động từ môi trường. Vỏ bình thường được làm từ vật liệu có độ bền phù hợp, đồng thời được thiết kế để thuận tiện cho việc lắp đặt và bảo dưỡng.

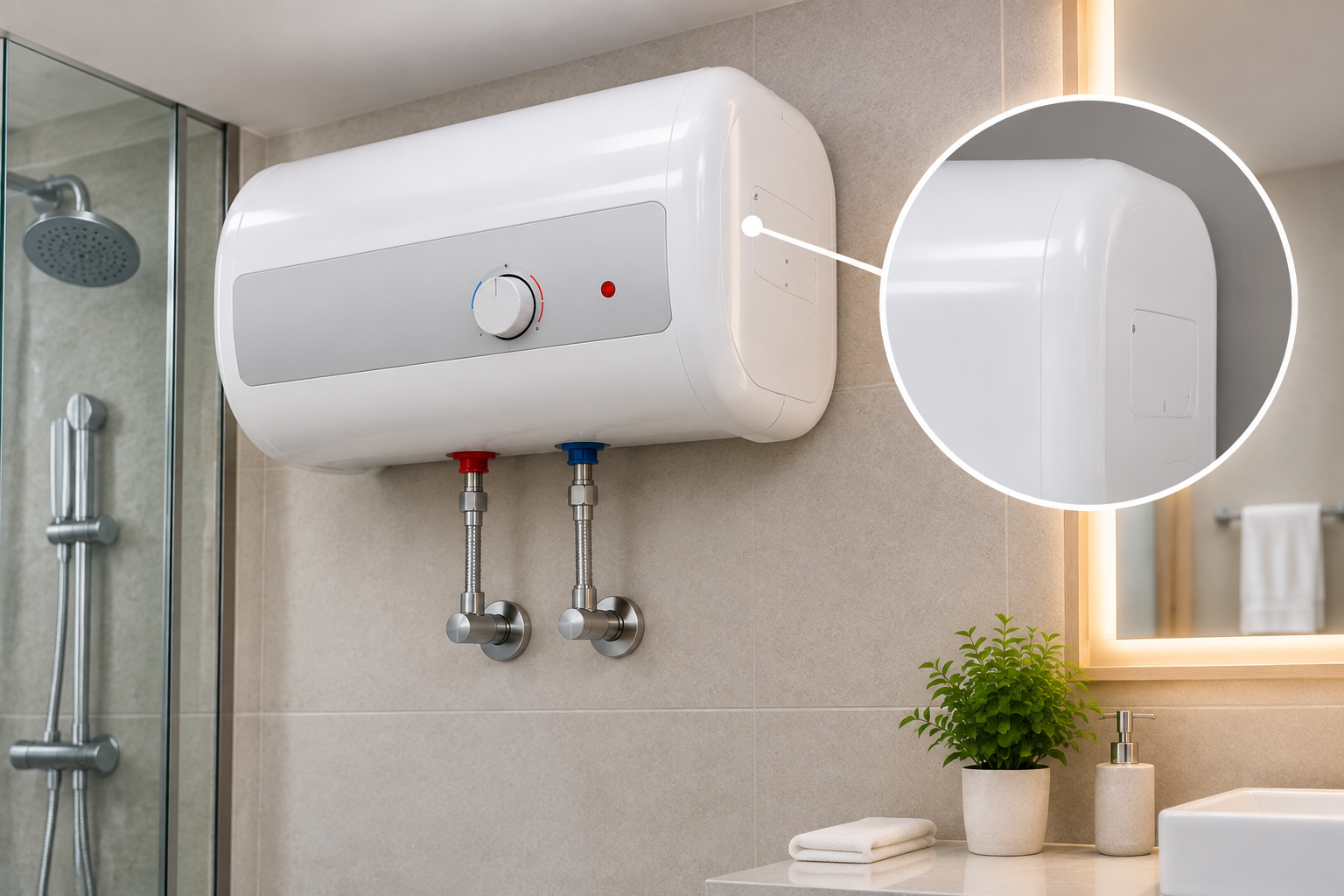

Vỏ bình giúp bảo vệ linh kiện bên trong và tăng tính thẩm mỹ khi lắp đặt

2.2. Ruột bình

Ruột bình là bộ phận chứa nước trong quá trình gia nhiệt và cung cấp nước nóng khi sử dụng. Đây là một trong những bộ phận ảnh hưởng trực tiếp đến độ bền của bình vì thường xuyên tiếp xúc với nước và nhiệt độ cao. Bên trong ruột bình thường được phủ lớp vật liệu bảo vệ như men hoặc lớp chống ăn mòn nhằm hạn chế tình trạng oxy hóa, bám cặn và kéo dài tuổi thọ thiết bị.

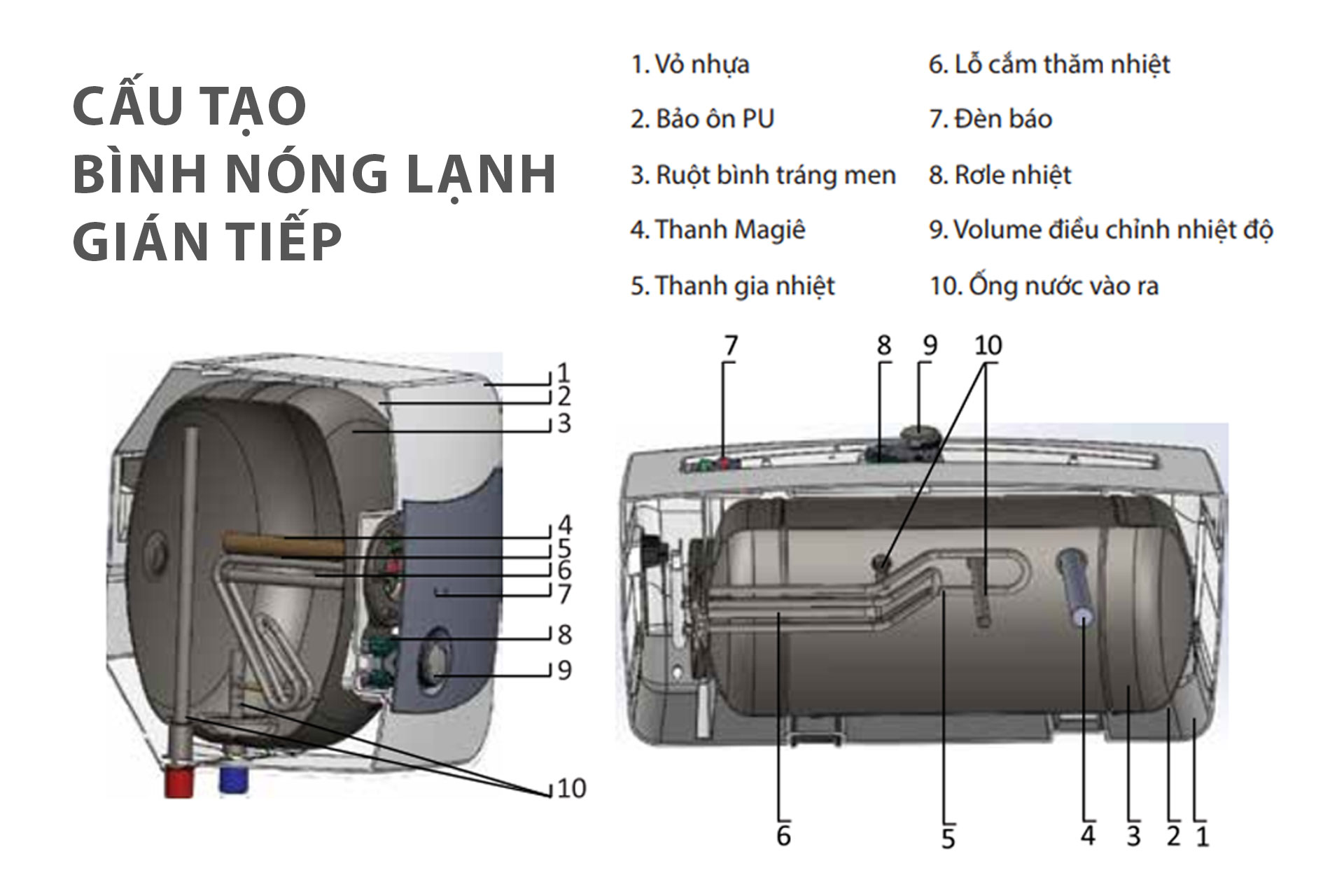

Ruột bình là nơi chứa nước và thực hiện quá trình lưu trữ nước nóng sau khi gia nhiệt (Nguồn: Internet)

2.3. Lớp cách nhiệt

Lớp cách nhiệt nằm giữa ruột bình và vỏ ngoài, có nhiệm vụ hạn chế nhiệt truyền ra môi trường bên ngoài. Nhờ khả năng giữ nhiệt, nước sau khi được làm nóng có thể duy trì nhiệt độ lâu hơn, giúp giảm số lần bình phải hoạt động lại và hỗ trợ sử dụng điện hiệu quả hơn.

2.4. Thanh đốt

Thanh đốt là bộ phận chuyển đổi điện năng thành nhiệt năng để làm nóng nước bên trong ruột bình. Khi nhiệt độ nước đạt mức cài đặt, bộ ổn nhiệt sẽ kiểm soát hoạt động của thanh đốt để duy trì mức nhiệt phù hợp. Tình trạng thanh đốt bám nhiều cặn có thể ảnh hưởng đến khả năng truyền nhiệt, khiến bình mất nhiều thời gian hơn để làm nóng nước.

2.5. Thanh Magie

Thanh Magie có vai trò hỗ trợ bảo vệ ruột bình thông qua cơ chế chống ăn mòn điện hóa. Trong quá trình sử dụng, thanh Magie sẽ dần bị hao mòn thay cho các bộ phận kim loại bên trong bình. Việc kiểm tra và thay thế thanh Magie định kỳ giúp duy trì khả năng bảo vệ ruột bình, đặc biệt trong môi trường nước có nhiều khoáng chất.

Thanh Magie hỗ trợ bảo vệ ruột bình trước tác động của quá trình ăn mòn điện hóa

2.6. Bộ ổn nhiệt và ELCB

Bộ ổn nhiệt giúp kiểm soát nhiệt độ nước và điều khiển quá trình hoạt động của thanh đốt. Khi nước đạt đến mức nhiệt cài đặt, bộ phận này sẽ hỗ trợ ngắt hoặc điều chỉnh quá trình gia nhiệt. ELCB là thiết bị bảo vệ điện có khả năng ngắt nguồn khi phát hiện dòng điện rò, góp phần hạn chế nguy cơ mất an toàn khi sử dụng bình nóng lạnh trong môi trường ẩm ướt.

Bộ ổn nhiệt và ELCB hỗ trợ kiểm soát nhiệt độ, bảo vệ an toàn điện khi sử dụng

2.7. Van an toàn

Van an toàn được lắp tại đường cấp nước vào bình, có nhiệm vụ kiểm soát áp suất bên trong khi nước được gia nhiệt. Khi áp suất tăng cao vượt mức cho phép, van có thể xả bớt áp lực để hỗ trợ bảo vệ ruột bình và hệ thống đường ống, giúp thiết bị vận hành ổn định hơn.

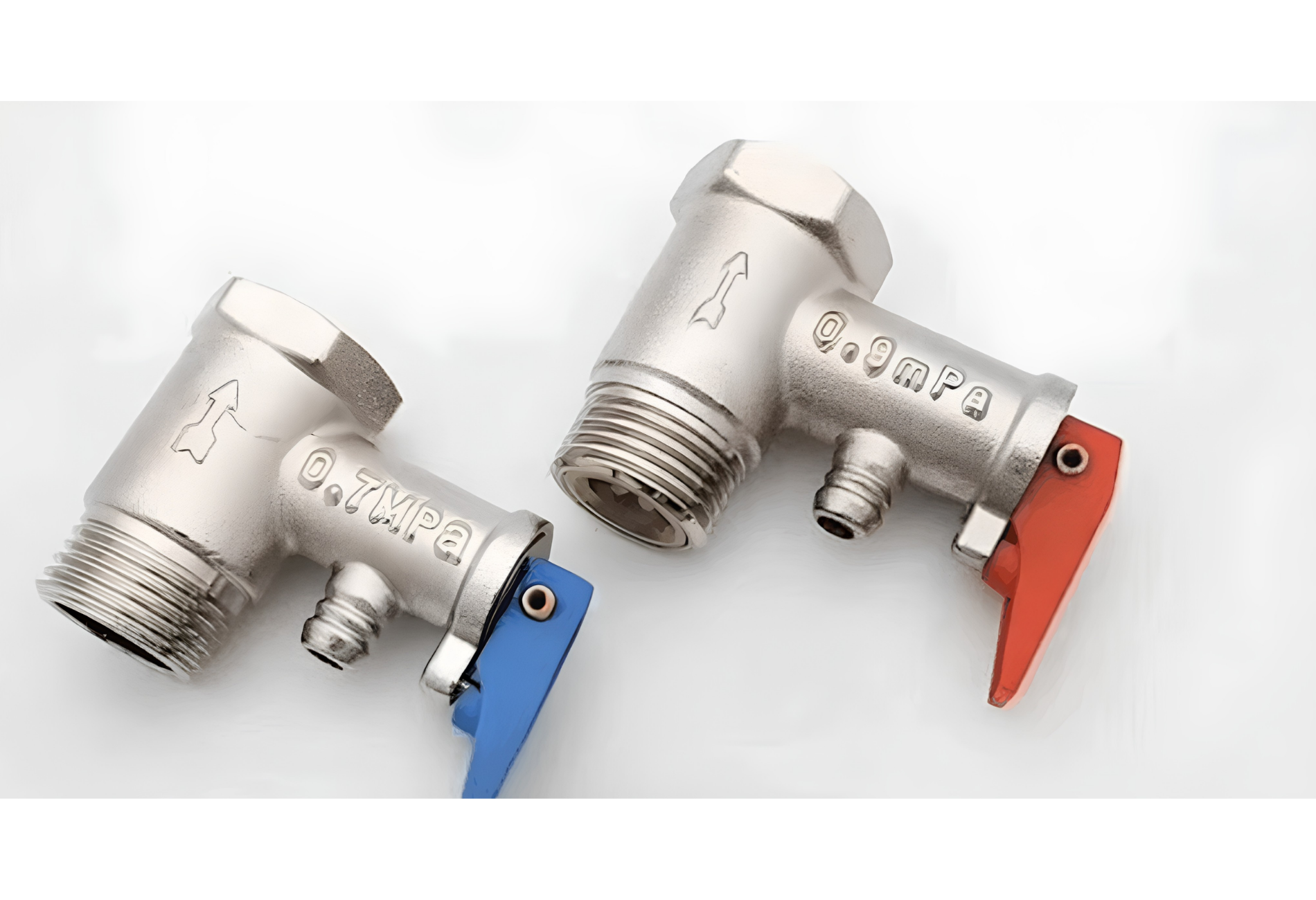

Van an toàn giúp kiểm soát áp suất và hỗ trợ bảo vệ bình trong quá trình gia nhiệt

3. Nguyên lý hoạt động của bình nóng lạnh

Bình nóng lạnh trực tiếp hoạt động bằng cách đưa nước đi qua bộ phận gia nhiệt để làm nóng ngay khi sử dụng. Khi người dùng mở vòi nước, cảm biến nhận biết dòng chảy và kích hoạt quá trình gia nhiệt, sau đó đưa nước nóng trực tiếp đến điểm sử dụng.

Trong khi đó, bình nóng lạnh gián tiếp đưa nước vào ruột bình, sau đó thanh đốt chuyển điện năng thành nhiệt năng để làm nóng lượng nước bên trong. Khi đạt nhiệt độ cài đặt, bộ ổn nhiệt sẽ kiểm soát hoạt động của thanh đốt, còn lớp cách nhiệt giúp hạn chế thất thoát nhiệt trong thời gian lưu trữ.

Sự khác biệt này khiến bình trực tiếp phù hợp với nhu cầu cần nước nóng nhanh, còn bình gián tiếp phù hợp với gia đình muốn dự trữ nước nóng và sử dụng cho nhiều thành viên.

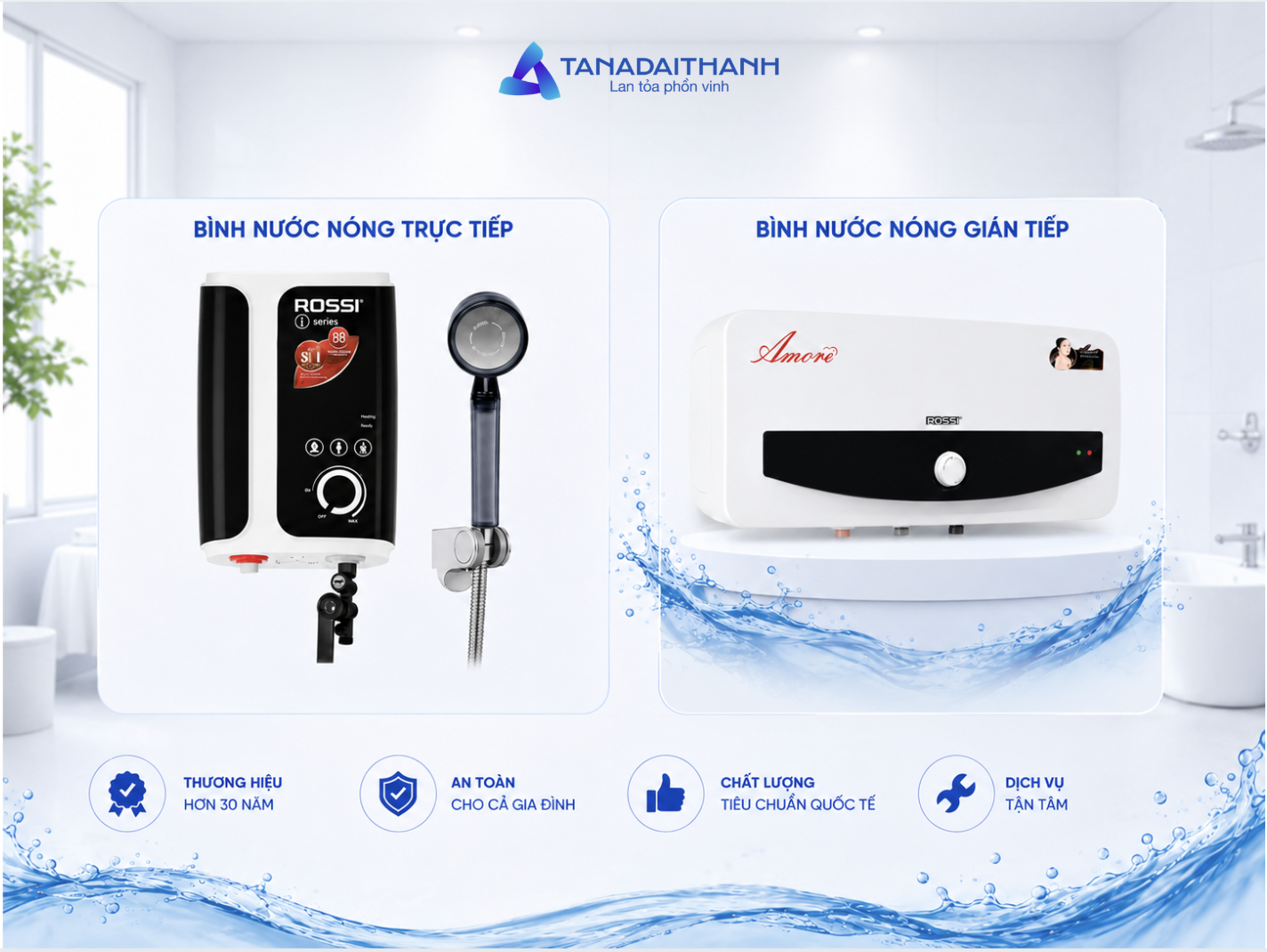

Bình nóng lạnh trực tiếp và gián tiếp có nguyên lý làm nóng khác nhau theo từng nhu cầu sử dụng

4. Cách sử dụng bình nóng lạnh an toàn

Bình nóng lạnh kết hợp giữa điện và nước nên cần được sử dụng đúng hướng dẫn để đảm bảo an toàn, tiết kiệm điện và duy trì hiệu quả làm nóng:

• Tắt bình khi không sử dụng: Ngắt nguồn điện khi không có nhu cầu dùng nước nóng trong thời gian dài để hạn chế tiêu hao điện năng và giảm thời gian thiết bị hoạt động liên tục.
• Bảo dưỡng định kỳ: Kiểm tra, vệ sinh bình theo khuyến nghị giúp phát hiện sớm tình trạng cặn bám, hao mòn linh kiện và duy trì hiệu quả vận hành.
• Lắp đặt đúng kỹ thuật: Bình cần được đấu nối điện, đường nước và thiết bị bảo vệ theo đúng hướng dẫn để đảm bảo an toàn trong quá trình sử dụng.

Sử dụng đúng cách giúp duy trì hiệu quả hoạt động và đảm bảo an toàn trong quá trình dùng bình nóng lạnh

>>> Tân Á Đại Thành cung cấp các dòng bình nước nóng Rossi cùng dịch vụ hỗ trợ kỹ thuật, bảo trì và bảo dưỡng, giúp khách hàng được tư vấn giải pháp phù hợp với nhu cầu sử dụng.

5. Câu hỏi thường gặp

5.1. Lắp bình nóng lạnh cần chuẩn bị những gì?

Trước khi lắp bình nóng lạnh, cần kiểm tra vị trí treo, nguồn điện, đường cấp nước, khả năng chịu tải của tường và các phụ kiện đi kèm. Với từng loại bình trực tiếp hoặc gián tiếp, yêu cầu về dây điện, aptomat, tiếp địa và áp lực nước cũng có thể khác nhau.

5.2. Cấu tạo bình nóng lạnh trực tiếp và gián tiếp khác nhau thế nào?

Bình trực tiếp không có ruột bình dung tích lớn mà làm nóng nước ngay khi nước đi qua thanh gia nhiệt. Bình gián tiếp có ruột bình, lớp cách nhiệt, thanh đốt, thanh Magie, bộ ổn nhiệt và van an toàn để chứa, làm nóng và giữ nhiệt nước.

5.3. Vì sao bình nóng lạnh lâu nóng hoặc không nóng?

Nguyên nhân có thể liên quan đến thanh đốt bị bám cặn, bộ ổn nhiệt gặp vấn đề, nguồn điện không ổn định hoặc bình chưa được bảo dưỡng đúng thời gian. Nếu bình có mùi khét, rò điện hoặc thường xuyên ngắt điện, nên ngừng sử dụng và liên hệ kỹ thuật viên.

5.4. Bình nóng lạnh có tốn điện không?

Mức tiêu thụ điện phụ thuộc vào công suất, dung tích, thời gian bật bình, nhiệt độ cài đặt và tình trạng bảo dưỡng. Bình trực tiếp thường có công suất cao nhưng chỉ làm nóng khi có nhu cầu sử dụng; bình gián tiếp cần thời gian gia nhiệt cho lượng nước trong ruột bình.

Cấu tạo bình nóng lạnh là yếu tố ảnh hưởng trực tiếp đến khả năng vận hành, độ bền và mức độ an toàn của thiết bị trong quá trình sử dụng. Việc hiểu rõ đặc điểm từng bộ phận giúp người dùng dễ dàng nhận biết nguyên nhân khi bình gặp vấn đề, đồng thời có phương án kiểm tra và bảo dưỡng phù hợp.
